12 Enero 2018

Nuevos levantadores de chapa eléctricos para plegadora


Mejor soporte con 2 ejes interpolados


Presentamos los nuevos levantadores de chapa eléctricos para plegadoras, totalmente controlados por CNC. Están disponibles en uno o dos ejes, con la posibilidad de interpolación para un mejor seguimiento de las hojas. El doble eje permite seguir el movimiento de la pieza durante la flexión para reducir el riesgo de arañazos y contrapliegue.

contrapliegue levantadores prensa plegadora

El contrapliegue se produce cuando doblamos una chapa muy grande, pesada y delgada. El brazo genera un par que hace que la chapa se doble contra el borde de la matriz bajo su propio peso, como vemos en el diseño. El levantador ayuda a evitar este tipo de daños al sostener la pieza durante todo el ciclo de plegado.

La optimización opcional en el proceso de plegado que se puede activar consiste en levantar el travesaño antes de bajar al levantador. Esta maniobra impide que la brida se enganche al punzón en caso de un pliegue en “U”. Cuando el travesaño se levanta, la chapa se eleva y cae, con el riesgo de dañar la pieza de trabajo, las herramientas y el operador.

El levantador se puede realizar en dos tamaños, con par de torsión de 600 Nm o 1200 Nm para las hojas más grandes y pesadas. Las piezas que antes requerían dos operadores pueden ser fabricadas por una sola persona, con total seguridad y sin esfuerzo. En muchos casos, el uso de carretillas elevadoras o puentes grúa también es menos necesario.

La carrera especialmente larga permite alcanzar ángulos de plegado de hasta 70°. La altura puede ajustarse de -30 a +170 mm, para trabajar en matrices con aberturas de hasta 100 o 160 mm. El tablero de la mesa está equipado con bolas de rodamiento y permite la instalación de diversos accesorios como cepillos, perfiles resistentes a arañazos, regla, topes ajustables, extensiones telescópicas. También se puede utilizar como soporte de chapa para rebordeado.

En breve:

  • 1 o 2 ejes interpolados controlados por CNC
  • 600 o 1200 Nm
  • reducción del número de operadores necesarios
  • disminución del uso de equipos de elevación
  • meno esfuerzos físicos y riesgos para la salud
  • aumento de la eficiencia
  • protección de la chapa de contrapliegues y arañazos
  • pliegues hasta 70°
  • eje R -30/+170 mm; abertura máxima de 100 a 160 mm
  • varios accesorios disponibles

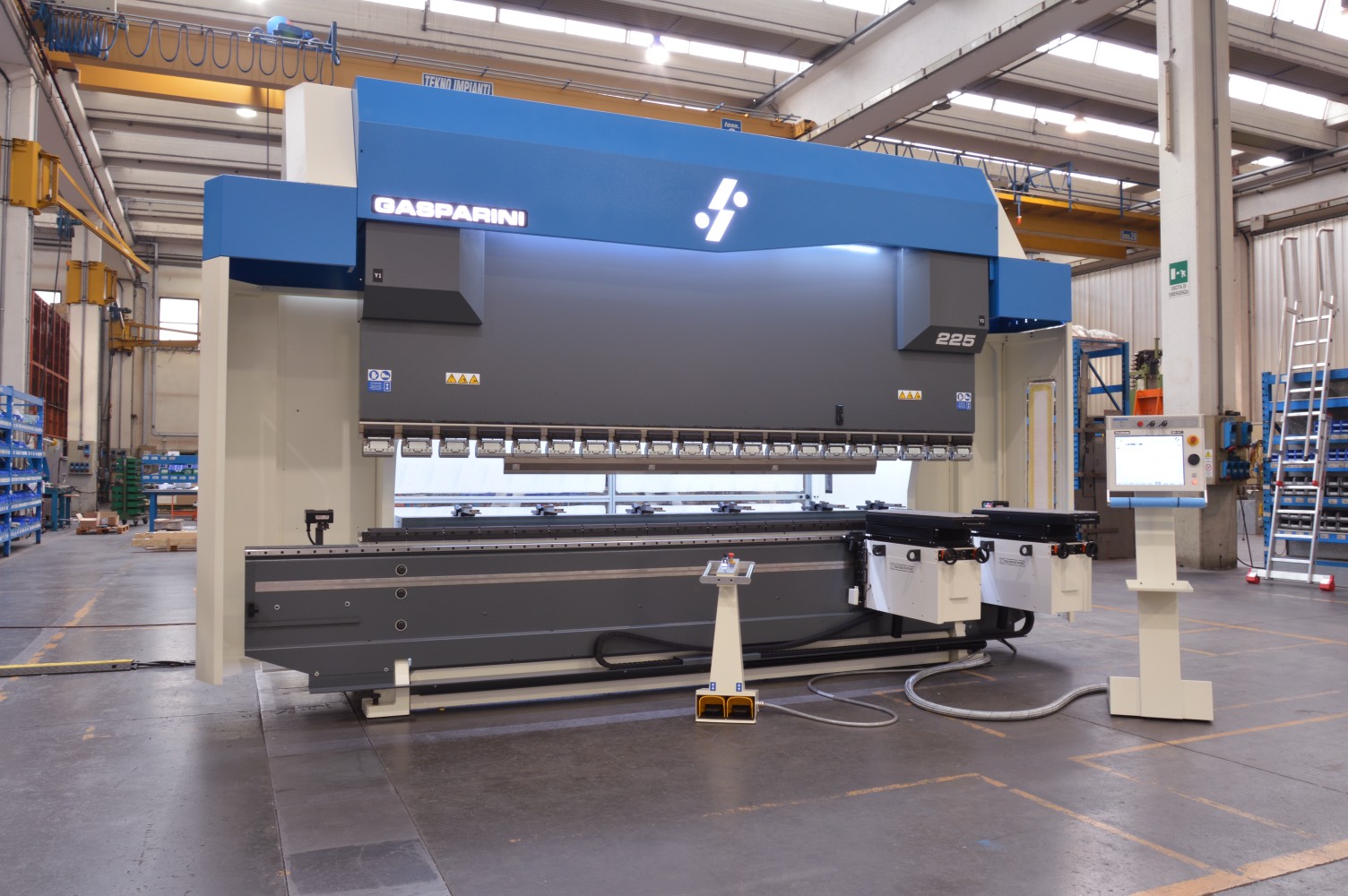

levantadores eléctricos 2 ejes prensa plegadora
