13 Julio 2021

400/4000 todo músculo y todo de cerebro


Carpenterie Goffi es una empresa de Brescia con casi 40 años de experiencia en construcción metálica semipesada. Se ocupa del diseño, la producción, la instalación y el mantenimiento de estructuras metálicas. Es capaz de garantizar un producto y un servicio de alta calidad gracias a la pasión y la competencia de su personal, junto con las constantes inversiones en tecnología. Para Goffi, Gasparini ha realizado a lo largo de los años una cizalla guillotina CO3016, una plegadora POA 160/4000 y una plegadora PSG 250/4000.



image credit: Goffi

prensa plegadora 400 toneladas 4000 mm

La última plegadora, sin embargo, es un auténtico coloso: una X-Press Next con 400 toneladas de fuerza de plegado en una longitud de 4 metros. La máquina que se acaba de construir para Goffi tiene una abertura entre la mesa y el travesaño de 600 mm, una carrera de 400 mm y un cuello de cisne de 500 mm. Para compensar las intensas tensiones estructurales causadas por el tonelaje en cuestión, instalamos el sistema de compensación de deformaciones Reflex. Gracias a un conjunto de sensores en el circuito hidráulico y en la estructura, somos capaces de posicionar con precisión el travesaño incluso cuando los espesores y las longitudes a plegar varían.



En cambio, el bombeado adaptativo de Gasparini compensa la desviación del travesaño superior midiendo la flexión y compensándola en tiempo real mediante cilindros hidráulicos colocados en el travesaño inferior. El resultado es una distancia constante entre el punzón y la matriz y, por tanto, un ángulo preciso tanto en los extremos como en el centro del perfil. Los dos sistemas trabajan en simbiosis, intercambiando datos y haciendo que toda la máquina sea inteligente.

Estas funcionalidades se combinan con el sistema de seguimiento de la producción y el intercambio de datos con el sistema de información de la fábrica. Estas tecnologías facilitadoras hacen que la prensa plegadora pueda optar a incentivos relacionados con la Industria 4.0.



El tope trasero de 5 ejes (X-R-Z1-Z2-X6) controlado por CNC permite realizar pliegues cónicos de hasta 75°. De este modo, Goffi puede posicionar incluso las piezas de formas más complejas que requiere su producción. Con el tope adicional en los dedos del tope trasero aumentamos la profundidad máxima de apoyo hasta 800 mm.

tope trasero 5 ejes pliegues cónicos
amarres rápidos palanca promecam prensa plegadora

Carpenterie Goffi es una empresa que trabaja por cuenta de terceros, y como tal tiene una gran variabilidad en sus productos. Es esencial poder reajustar rápidamente la plegadora para evitar que aumenten los plazos de entrega y los costes ocultos. Gracias a los nuevos adaptadores Toolever, con amarre de palanca rápido y autoalineable, el cambio de punzón es ágil y sencillo. El travesaño también ha sido preparado para la instalación de adaptadores neumáticos AirSlide sin tubo.

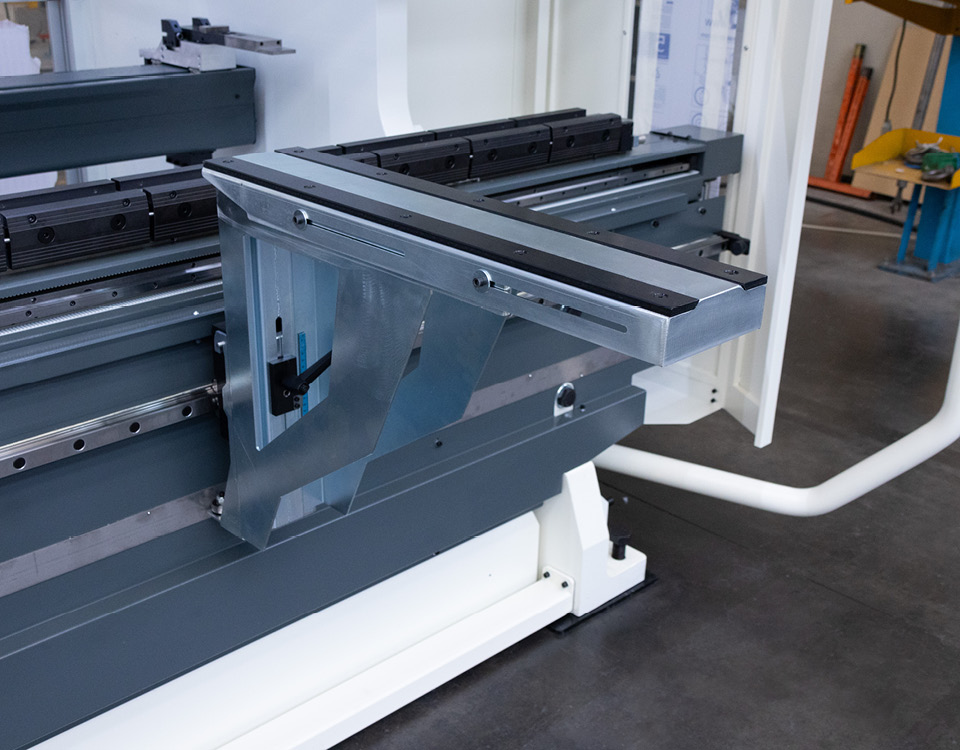

En la parte delantera de la plegadora también hay dos soportes frontales deslizantes, equipados con una tapa de polzeno antiarañazos y un práctico cajón de almacenamiento.

cajon herramientas soportes frontales prensa plegadora
prensa plegadora para transformado chapa alto grosor alto tonelaje

El CNC es un potente Delem DA-66T, con la herramienta de servicio remoto Tele-Link a bordo. Este software permite a nuestros técnicos conectarse de forma remota a la plegadora para su configuración, ajuste, mantenimiento y diagnóstico. El CNC viene con el software offline Delem Profile Lite TL 2D que permite a los técnicos crear programas de plegado basados en el PC y cargarlos en la máquina a través de la LAN.
