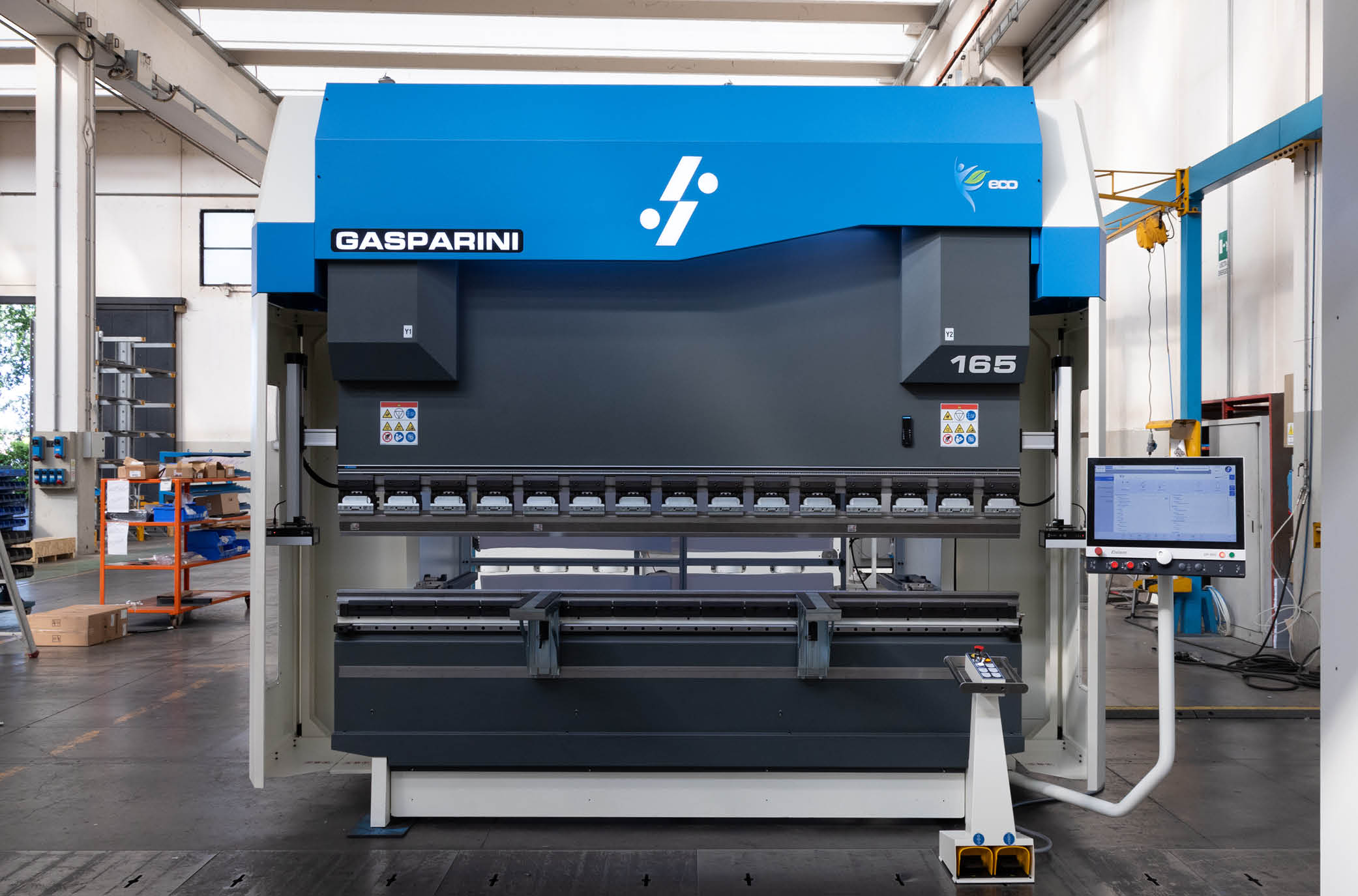

Le caratteristiche tecniche principali della pressa piegatrice
Questa piegatrice è dotata dal sistema di Bombatura Adattiva Gasparini e dal sistema di compensazione delle deformazioni E-Reflex. Insieme, questi due sistemi, permettono di ottenere risultati eccellenti in termini di qualità, precisione e ripetibilità dei pezzi da piegare.
Il CNC è il Delem DA-66S, con software offline Delem Profile Lite SL 2D.
Caratteristiche DA-66S:
- Schermo touch 24” ad alta risoluzione (16:9)
- Visualizzazione 3D della sequenza di piega
- Programmazione 2D
- Importazione file DXF
- Visualizzazione 3D di un programma offline
- Software offline incluso: Profile-SL
- Pacchetto Industria 4.0
La scelta del sistema di bloccaggio pneumatico
Per quanto riguarda il sistema di bloccaggio, per la parte superiore della macchina è stato scelto il bloccaggio pneumatico Gasparini AirSlide di altezza 110 mm per utensili di tipo europeo. Questo sistema autoallineante permette il montaggio e lo smontaggio verticale degli utensili della pressa piegatrice, in assoluta sicurezza. La funzione di allineamento automatico posiziona e fissa gli utensili, diminuendo i tempi di attrezzaggio e aumentando la produttività.
Anche il bloccaggio inferiore è di tipo pneumatico.
Precisione ed ergonomia della pressa durante la piegatura: come le abbiamo ottenute
Il registro posteriore è a 5 assi (X-R-Z1-Z2-X6) controllati da CNC, ed è dotato di due supporti lamiera retrattili e una battuta aggiuntiva.
I due supporti retrattili sono dotati di profili in polietilene e permettono di sostenere anche le lamiere più sottili senza graffiarne le superfici.
Grazie alla combinazione di questi elementi, il piegatore riesce ad ottenere il più alto livello di precisione ed ergonomia durante il processo di piegatura.
Sistema di sicurezza laser
Questa pressa piegatrice è dotata del sistema di sicurezza laser Iris Plus con PLC.
Si tratta di un sistema di sicurezza che sfrutta un sensore a matrice bidimensionale per leggere l’intera area attorno alla punta del punzone.
Grazie alla risoluzione ottica di soli 2 mm, consente di impostare il punto di cambio velocità a 0 mm dalla lamiera. Il tempo ciclo è molto ridotto: fino a 3 secondi risparmiati per ogni piega. La distanza massima tra i sistemi è di 15 m.
Il sistema è stato implementato con i supporti fotocellula motorizzati Lazer Safe.
Le personalizzazioni della pressa richieste dalla carpenteria metallica
Oltre ai sistemi e accessori principali,
questa piegatrice dispone di:
- Pacchetto di risparmio energetico ECO
- Banco autocentrante con ampiezza 60 mm
- Predisposizione meccanica GPS4
- 2 supporti frontali scorrevoli
- Drive bar per posizionamento utensili
- Pedaliera standard
- Illuminazione a LED dell’area di lavoro
